Система автоматизированного досмотра днищ транспортных средств
Аппаратно-программный комплекс SecurOS UVSS
SecurOS UVSS – высокоэффективная и удобная в использовании система удаленного визуального осмотра днищ автомобильного транспорта на предмет выявления объектов, не являющихся частью конструкции.
Средствами SecurOS UVSS формируется библиотека «эталонных» изображений днищ в высоком разрешении с привязкой их к распознанным номерам автомобилей для проведения дальнейшего сравнения проезжающих транспортных средств (ТС) и выделения фрагментов, требующих внимания оператора.
Комплекс рассчитан на круглосуточный непрерывный режим работы. Модуль автоматической очистки сканирующей UVSS-платформы обеспечивает простое и быстрое повседневное обслуживание устройства.
Решаемые задачи
- Обнаружение запрещенных к провозу предметов (например, контрафактных грузов), а также людей
- Значительное сокращение времени на проведение процедуры осмотра
- Минимизация влияния человеческого фактора на результаты осмотра
- Обеспечение безопасности персонала при проведении процедур осмотра
Преимущества
- Компактная UVSS-платформа не требует трудоемкого монтажа и проста в обслуживании
- Имеются встроенные видеоаналитические детекторы обнаружения ТС. Установка дополнительных физических датчиков не требуется.
- Интегрирована система распознавания ГРЗ ТС
- Имеется система автоматической очистки сканирующей UVSS-платформы
- Скорость движения ТС во время проезда над UVSS-платформой — от 1 км/ч до 20 км/ч
- Допускается неравномерное движение и остановка в зоне контроля (в моменты нахождения ТС над UVSS-платформой
- Поддерживается отображение «живого» или архивного видео со всех камер комплекса одновременно: сканирующей камеры, камеры фиксации ГРЗ ТС, обзорных камер видеонаблюдения (при их наличии)
- Поддерживается интеграция с охранными системами, СКУД, светофорами, шлагбаумами, информационными табло, а также с системами верхнего уровня
- Комплекс создан для работы в режиме 24/7

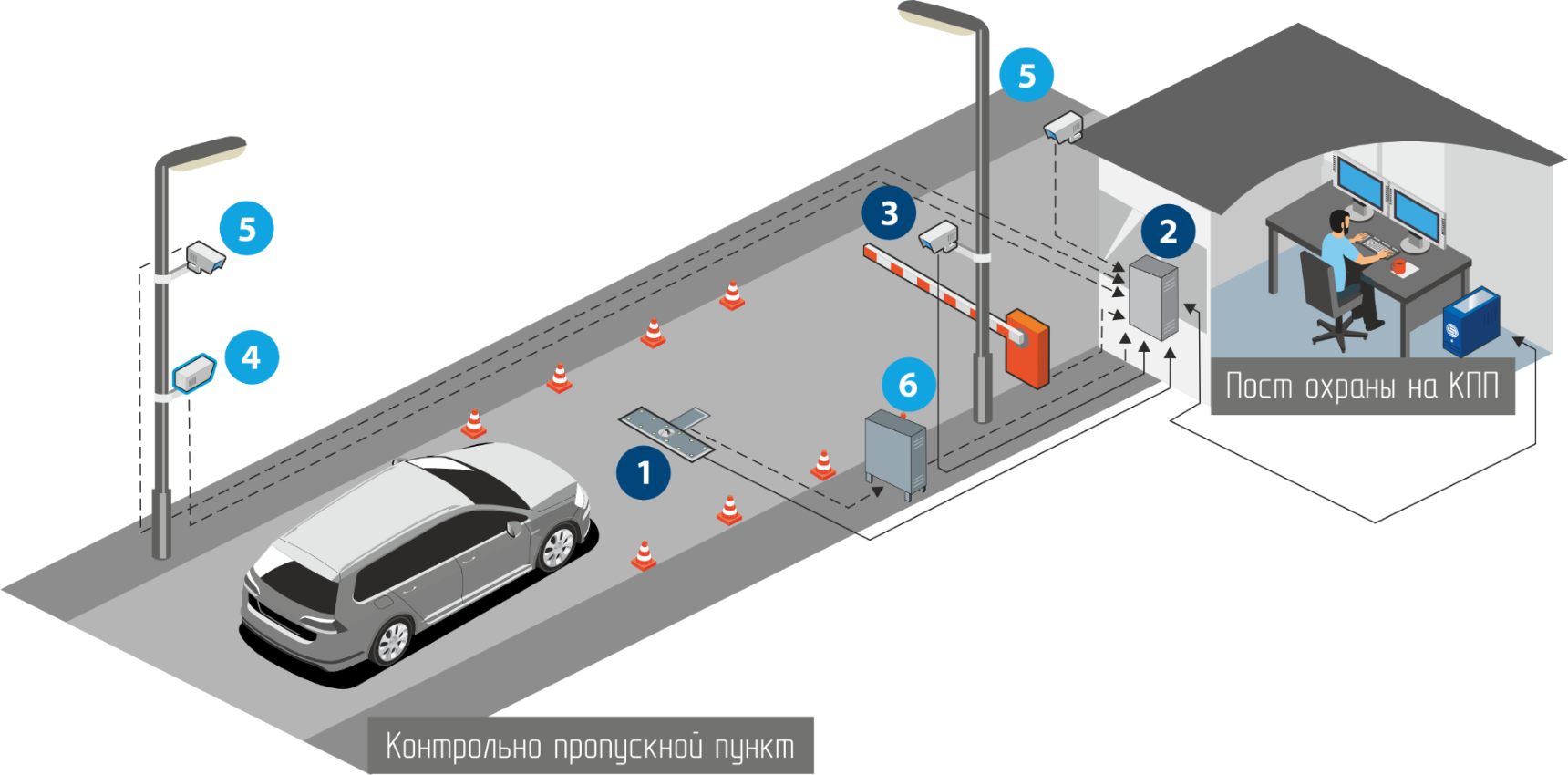

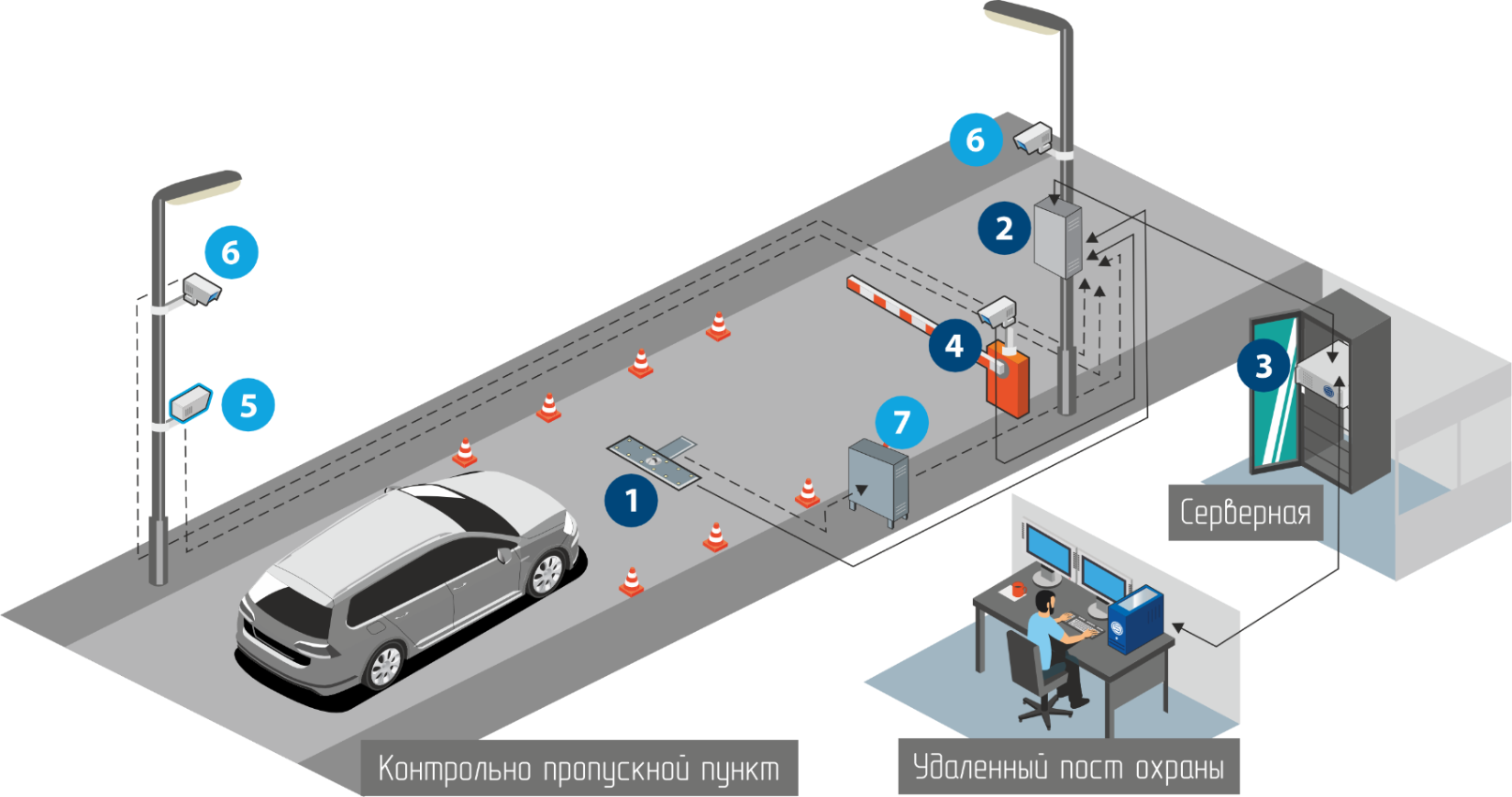

Архитектура
Аппаратные составляющие комплекса
- UVSS-платформа – сканирующий днища модуль, оснащенный камерой машинного зрения со сверхширокоугольным объективом
- UVSS-контроллер – сервер обработки и хранения данных
- Модуль автоматической очистки сканирующей платформы* — опционально.
- IP-камера распознавания ГРЗ ТС — одна или две — опционально
- Рабочая станция (АРМ) оператора — исполнение опционально
* Модуль является специальным техническим средством, выполняющим функции очистки сканирующей платформы от загрязнений. Устанавливается на сканирующую платформу UVSS и предназначен для работы как в автоматическом, так и в автономном режиме. В составе модуля: шкаф системы очистки, магистраль, распыляющие форсунки, ёмкость для стеклоомывающей жидкости.
Программные составляющие комплекса
- Платформа SecurOS, осуществляющая видеонаблюдение и запись видео, а также обеспечивающая управление всей системой. Совместимость и интеграция со сторонними устройствами и системами осуществляется через встроенные API-интерфейсы SecurOS. Включена в Единый реестр российских программ для электронных вычислительных машин и баз данных – №57602 (SecurOS): https://reestr.digital.gov.ru/request/174944/?sphrase_id=452493
- Модуль SecurOS UVSS, формирующий результирующее композитное изображение днища. В составе модуля — графический интерфейс пользователя SecurOS UVSS.
- Видеоаналитический модуль SecurOS Auto, обеспечивающий распознавание ГРЗ ТС.

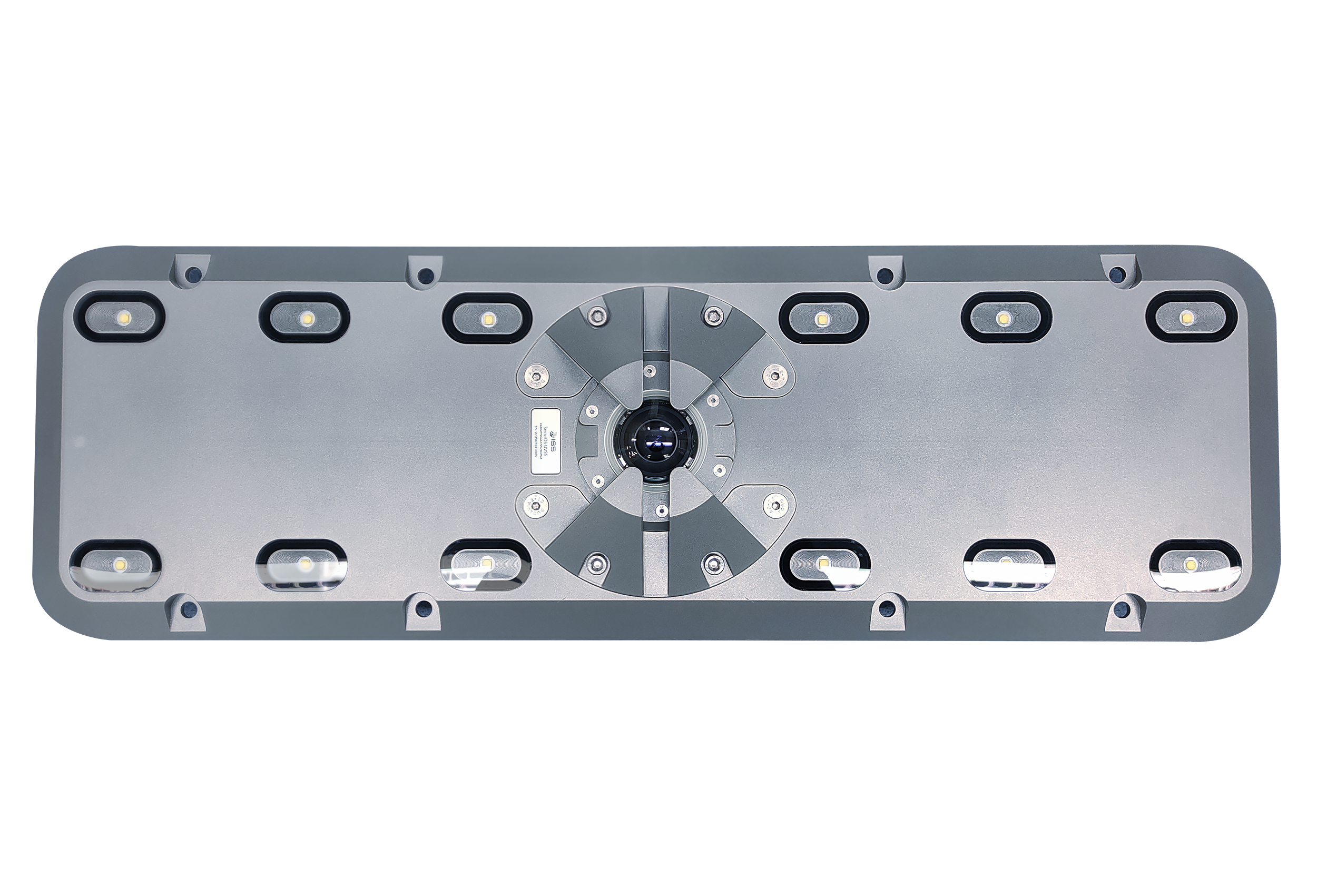

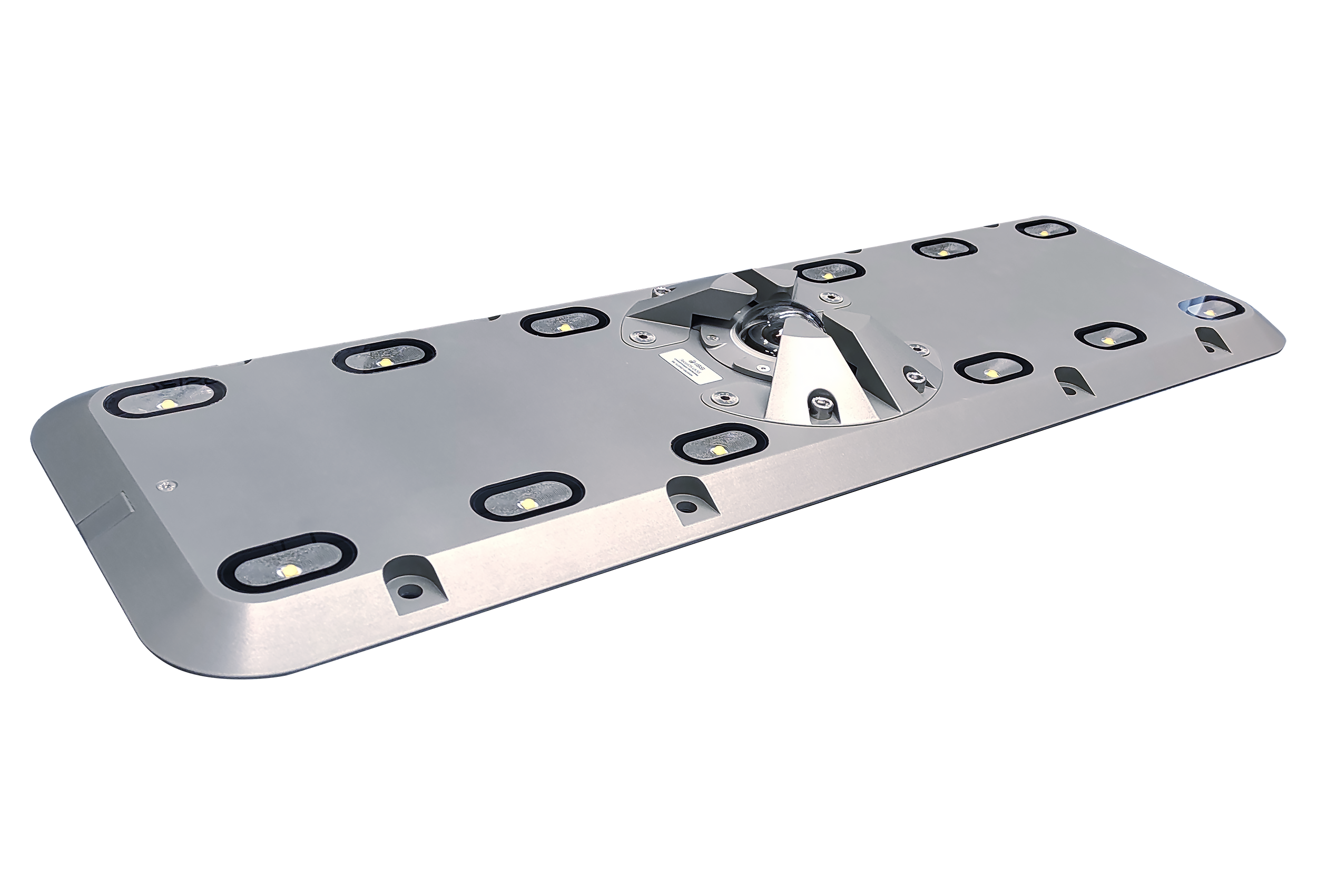

Внешний вид платформы SecurOS UVSS
Технические характеристики
| Параметры видеоизображения | |
|---|---|
| Тип видеокамеры | Цветная |
| Разрешение результирующего изображения | 19Мп |
| Глубина резкости | 1 м |
| Глубина цвета, бит (не менее) | 12 |
| Параметры объектива | |
|---|---|
| Угол обзора, град. | От 170° до 186° |
| Диапазон изменения диафрагмы | F1,8 … F16 |
| Параметры подсветки | |
|---|---|
| Диапазон цветовой температуры | 3600-5000К |
| Количество светодиодов подсветки | 12 |
| Управление подсветкой | Программное |
| Тип подсветки | LED, импульсная |
| Эксплуатационные характеристики | |
|---|---|
| Потребляемая мощность, Вт | Не более 50 |
| Сохранение работоспособности при колебаниях напряжения в сети электропитания | От 100 до 240 В |
| Диапазон рабочих температур, град. Цельсия | от -40 до +60 |
| Класс защиты | IP68 |
| Масса, кг | Не более 17 |
| Габаритные размеры (ШхВхГ мм) | 970х196х310 – без модуля очистки; 970х196х600 – с модулем очистки |
| Материал корпуса | Алюминий |
| Масса досматриваемого транспорта | До 48 т |
| Скорость проезда ТС над датчиком | от 1 км/ч до 20 км/ч |
| Дорожный просвет ТС | От 65 мм |
| Максимальная ширина шасси ТС | До 4400 мм |
| Определение начала и завершения проезда ТС | Видеоаналитика |
| Автоматическое распознавание проезда ТС | Да |
Смотрите обзор SecurOS UVSS в нашем видеоролике:
