Система удаленного осмотра ISO-контейнеров на железнодорожных пунктах контроля

SecurOS Cargo Terminal Train Gate

АПК SecurOS Cargo Terminal Train Gate обеспечивает автоматическую регистрацию и удаленный визуальный осмотр ISO-контейнеров, перевозимых на железнодорожных платформах.

Решение поддерживает передачу данных для оперативной работы в специальное веб-приложение SecurOS Cargo Terminal Gate Operating System, а также взаимодействие с Системой управления контейнерным терминалом (TOS — Terminal Operation System).

SecurOS Cargo Terminal Train Gate повышает пропускную способность пунктов контроля на железной дороге, точность планирования логистических процессов, эффективность использования пространства логистического терминала.

SecurOS Cargo Terminal Train Gate в автоматическом режиме собирает информацию о железнодорожных платформах и перевозимых ими ISO-контейнерах, и передает консолидированные данные в веб-приложение SecurOS Cargo Terminal Gate Operating Systems или в систему верхнего уровня (TOS). Решение обеспечивает сбор следующих (основных) данных:

  • Номера ж/д платформ
  • Номера ISO-контейнеров; причем контейнеры на платформе могут располагаться в два этажа
  • Композитные изображения крыши, боковых и задней поверхностей ISO-контейнера
  • Сведения о повреждениях контейнеров
  • Сведения о пломбах и запорных элементах на дверях ISO-контейнеров
  • Видеофрагменты проездов ж/д платформ с ISO-контейнерами через зону контроля

Опционально АПК может собирать дополнительные данные

  • Композитные изображения днищ ж/д платформ

Служебные данные, собираемые АПК: идентификатор и/или наименование камеры, идентификатор и/или наименование рубежа контроля; дата, время и направление движения ж/д платформы, средняя скорость проезда через рубеж контроля, порядковый номер вагона в составе и пр.

Архитектура решения

CT-Train

Компоненты решения

Состав программного обеспечения
SecurOSПлатформа видеоменеджмента. Обеспечивает верхнеуровневое управление АПК SecurOS Cargo Terminal: Train, включая функции видеонаблюдения и записи видео. Работа с событиями, совместимость и интеграции со сторонними устройствами и системами осуществляется через встроенные API-интерфейсы SecurOS
SecurOS TransitВидеоаналитический модуль распознавания номеров вагонов. Включает модуль SecurOS Post Ray — сервисный модуль, обеспечивающий формирование сигналов разделения транспортных средств на основании анализа видимости визуальных маркеров
SecurOS CargoВидеоаналитическая система распознавания номеров ISO-контейнеров
SecurOS Image StitcherСервисный модуль, обеспечивающий формирование унифицированных композитных изображений поверхностей ISO-контейнера
SecurOS Cargo TerminalСборщик и консолидатор результатов обработки данных, полученных от SecurOS Auto, SecurOS Cargo, SecurOS Image Stitcher
SecurOS GOS (Gate Operating System)Сервисный модуль, обеспечивающий передачу консолидированных данных от SecurOS Cargo Terminal в веб-приложение SecurOS Cargo Terminal: GOS
Веб-приложение
SecurOS Cargo Terminal Gate Operating SystemsПО для визуализации консолидированных данных о проездах и предоставления оператору пункта контроля набора инструментов для работы с этими данными

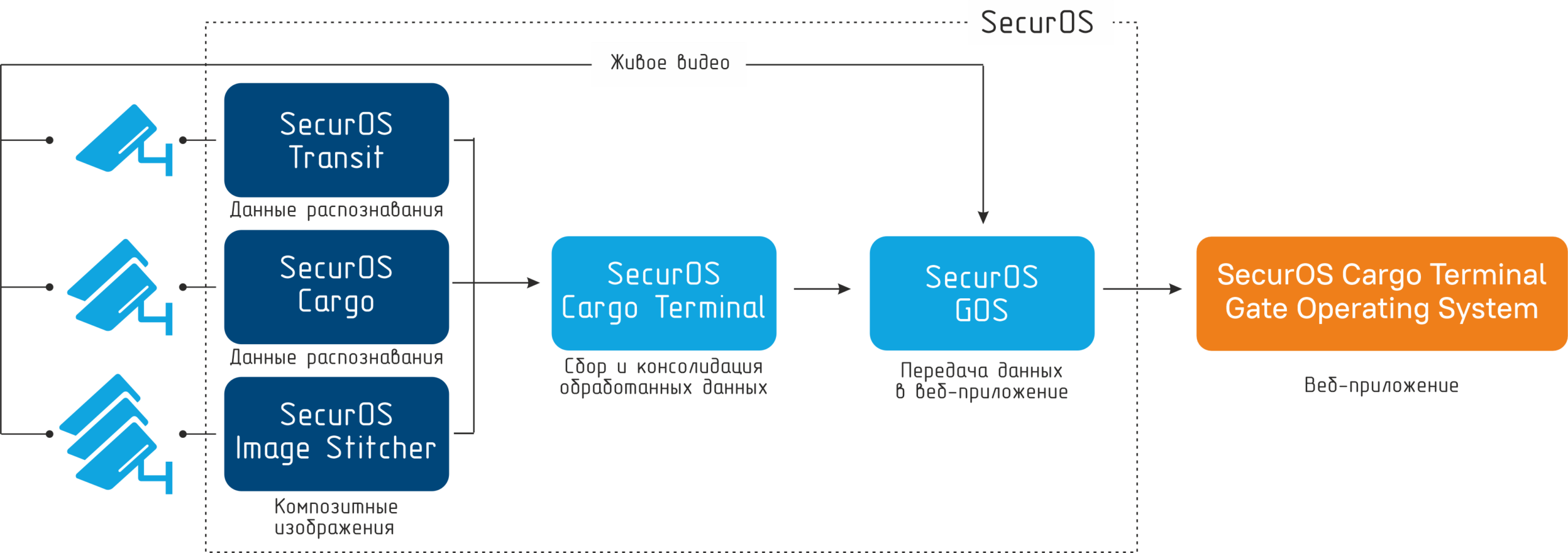

Архитектура-внутренние-сущности-train
Состав аппаратных средств
Камеры для распознавания номеров подвижного состава и номеров ISO-контейнеров; Камеры для формирования композитных изображений поверхностей ISO-контейнеровРазрешение: не ниже FullHD, 5Mп. Выдержка: не более 1/2000 с. Частота кадров: 25 кадров в секунду или выше. Размер сенсора: 1 / 2.8’’ или больше. Оптика: определяется после выбора и подтверждения положения камер (рекомендуется использовать объектив диаметром 1,8–3 мм для обычной установки). Дополнительно: возможность контролировать уровень сжатия видео и отключать функции, предназначенные для улучшения качества изображения (WDR, автоматический баланс белого, резкость, защита от запотевания и т. д.)
АркаИнженерно-техническое сооружение для размещения камер, прожекторов и визуальных маркеров
LED прожекторУличный LED прожектор рассеянного света (белый), мощностью более 100 Вт, световой поток 8000 Лм, отсутствие мерцания и стробоскопического эффекта
Визуальный маркерВизуальный маркер для разграничения контейнеров
Дополнительно
SecurOS UTSSАппаратно-программный комплекс автоматизированного досмотра днищ ж/д вагонов

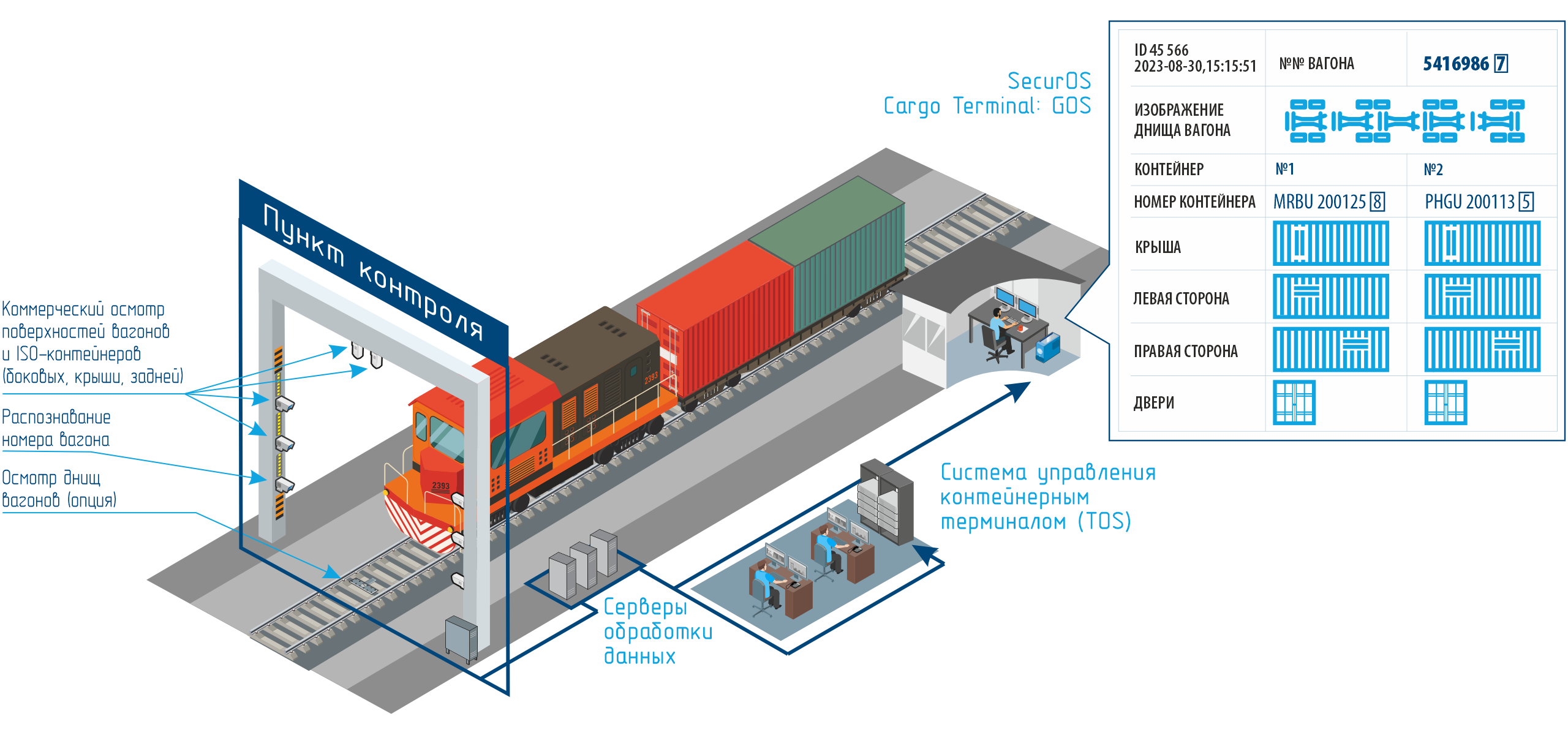

SecurOS Cargo Terminal Train аппаратный комплекс
